STL-IP PLUS

KODEK STL-IP Plus do transmisji dźwięku przez ethernet w tym i publiczny internet

Opis produktu

Audio TX STL IP PLUS, to zintegrowany koder/dekoder zaprojektowany dla ciągłej pracy, dla zastosowań profesjonalnej dwukierunkowej transmisji dźwięku z jakością studyjną ­i bardzo małym opóźnieniem, przeznaczony jest do pracy również w sieci WAN, jest następcą kodeka STL-IP Classic

Producent, by zaoferować pewność działania urządzeń zastosował unikalną technologię SURE FLOW-5. Dzięki niej możemy równocześnie wysyłać różnymi drogami redundantne, zsynchronizowane strumienie danych niosące dźwięk. Strumienie te mogą nieść dane stworzone z różnymi algorytmami kodowania dźwięku, to ważne gdy mamy łącza o różnych przepływnościach. Strumienie zajmują różną szerokość pasma, są wysyłane z wirtualnych interfejsów sieciowych różnymi, niezależnymi drogami; można prowadzić 5 takich równoległych wysyłek. Dźwięk na wyjściu audio u odbiorcy zostanie zrekonstruowany ze strumieni SURE-FLOW-5 perfekcyjnie i bez przerw, z dokładnością do pojedynczej próbki, przełączenia strumieni są w pełni zsynchronizowane.

Gdy nie korzystamy z dobrodziejstwa technologii SURE FLOW-5, to możemy ustanowić dystrybucje sygnału tak, jak w STL-IP Classic – równocześnie prowadzić 6 niezależnych wysyłek. Kodek PLUS ma znacznie większą moc – każdy strumień możemy tu wysyłać maksymalnie aż do 11 adresów unicastowych, zatem łącznie wysyłka unicastowa może być wykonana aż do 66 adresatów. Nadawca może niezależnie deklarować parametry kodowania sygnału, indywidualnie dla danego strumienia – to daje ogromna swobodę kształtowania torów transmisyjnych w zależności od możliwości konkretnego łącza.

Kodery STL-IP i PLUS zawsze tworzą niezależne strumienie danych wysyłanych do poszczególnych odbiorców, a nie dokonują tylko prostego powielania pakietów dla kilku adresatów.

Jak jego poprzednik, PLUS oferuje szeroki zakres wyboru częstotliwości próbkowania na wejściu audio aż do 96 kHz, konwersję D/A z rozdzielczością 16, 20, lub 24 bitową, oferuje wybór wielkości pakietu danych i pozwala określić szerokość strumienia wypływających danych.
Możliwości włączenia u nadawcy korekcji FEC 50 lub FEC 100 i precyzyjne ustawienia bufora jittera sieciowego u odbiorcy tworzą wysoką wiarygodność pracy urządzenia nawet w trudnych sieciach.

STL-IP PLUS posiada w standardzie możliwość stworzenia do 10 wirtualnych interfejsów sieciowych, po wykupieniu licencji pozwala tagować ruch do VLAN-ów. Ta możliwość dokonywana jest w drodze wskazania konkretnego interfejsu wirtualnego dla danego VLAN-u.

STL IP może wykonywać nie tylko podstawowe połączenie punkt–punkt przy pomocy protokołów TCP/IP lub UDP, pozwala wysyłać dźwięk do wielu lokalizacji, rozsyła dane przy pomocy protokołów UDP unicastowo lub multicastowo. Standardowo można realizować dwukierunkowe połączenia audio w ramach jednego połączenia TCP/IP, lub UDP (bidirectional TCP/UDP), w ten sposób narzut na sieć jest mniejszy.

Kodek AudioTX STL-IP ma zawsze możliwość pracy dwukierunkowej – może dokonywać równocześnie transmisji i odbioru, a żadna konfiguracja urządzenia nie wyklucza dwukierunkowości przesyłu sygnału, a w szczególności nie blokuje możliwości transmisji zwrotnej.

W wersji oprogramowania kodeku począwszy od r. 2011 strumienie transmisyjne i odbiorcze są startowane i zatrzymywane indywidualnie.

STL-IP PLUS daje możliwość odbioru jednego z 5 sygnałów (Rx0 do Rx4) do wykorzystania również jako również jako backup dzięki priorytetyzacji torów odbioru Rx.

Urządzenie PLUS oferuje większy bufor odbiorczy do 60 sec, konfigurowany co 1 ms.

Urządzenie PLUS pozwala dokonywać transmisji zapasowej odtwarzanej z pliku wgranego np. do kodeku, który jest kodekiem odbiorczym przy nadajniku FM. Maksymalna wielkość obszaru do zapisania plików audio wynosi 8 GB, a odtwarzane formaty plików, to *.wav, *.mp2, *.mp3, *.bwf.

STL IP PLUS może przesyłać dźwięk w następujących formatach:

liniowo – PCM – 16, 20 lub 24 bity,

z wykorzystaniem algorytmów kompresji MPEG: MP-2, MP-3;
zakodowany do OPUS, FLAC, ADPCM, J.41, G.722, czy LB-1,
opcjonalnie z wykorzystaniem algorytmów MPEG IV AAC:
AAC, AAC-LD, HE-AAC, HE-AACv2,
oraz opcjonalnie oddzielnie APT/X,

po dokupieniu opcji może stać się nadajnikiem Transport Streamów MP-2 (SPTS).

Kodek zapewnia standardy kodowania zgodne z EBU N/ACIP (EBU TECH 3326).

STL IP może przesyłać dane towarzyszące – dane tekstowe przez wbudowany port szeregowy RS 232, a także 4 informacje GPIO użytkownika i 4 stałe informacje na wyjścia GPO dla celów sygnalizacji statusu krytycznych parametrów. Wszystkie porty GPIO pracują w standardzie TTL.

Po chwilowym zaniku zasilania urządzenie powraca samoczynnie do stanu, w którym znajdowało się przed zanikiem zasilania; ingerencja użytkownika nie będzie niezbędna – urządzenie samo podejmie transmisję zainicjowaną uprzednio.

STL-IP PLUS został wyposażony w synchronizację czasu do serwera NTP.

STL-IP PLUS oferuje szyfrowanie 256-bit AES government-grade audio encryption.

STL-IP PLUS jest zgodny ze swoim poprzednikiem w zakresie jego funkcjonalności, można tworzyć sieć rozsiewczą równocześnie korzystając z urządzeń CLASSIC i PLUS. Urządzenia CLASSIC będą także rozumiały podstawowy strumień SURE-FLOW-5 wysyłany z urządzenia PLUS.

Kodek STL-IP PLUS posiada oznakowanie CE i stosowny certyfikat zgodności CE.

Najczęściej oferowana wersja produktu:

• wolnostojąca pojedyncza jednostka 1 RU, zawiera 8-sygnałowy port GPIO i wbudowany port Rs-232 o ustawianej szybkości transmisji np. dla transmisji RDS-u (w tym i 9600 baud), jedno wejście audio analogowe, jedno wejście audio cyfrowe (aktywne jest jedno z nich), jedno wyjście audio analogowe i jedno wyjście cyfrowe (oba wyjścia stale aktywne),
  jeden port ethernetowy, wbudowany zasilacz 230V

• kodowanie / dekodowanie: MPEG-1:Layer-II, Layer-III; OPUS, FLAC, J.41, G.722, LB-1
  Transmisja liniowa – PCM 16, 20 lub 24 bitowa, do 96 kHz, MPEG-4 AAC, AAC-LD, HE-AAC, HE-AACv2
  (kodeki AAC są dodatkowo płatne)

• korekcja błędów: Forward Error Correction – FEC 50 i FEC 100

• Jitter buffer Regulowany po stronie odbiorczej do wartości max 60 sek,
  wartości opóźnienia co 1 msec

• Przyłącza audio: wejścia i wyjścia analogowe – symetryczne przyłącza, XLR,
  regulacja czułości wejścia i wzmocnienia wyjścia,

wejścia i wyjścia cyfrowe AES/EBU, XLR

• Przyłącze sieci ethernet: RJ 45, 10/100/1000 Mbps,
  możliwe tworzenie interfejsów wirtualnych,

• Dane towarzyszące: wbudowany fizyczny port RS232 – przyłącze DB9;
  wbudowany fizyczny port GPIO (tylko poziomy TTL)

• Porty statusu GPO cztery dedykowane porty informacyjne
  (gotowość, transmisja, odbiór, awaria)

• Zasilanie: wbudowany zasilacz230 V AC z wyłącznikiem

• Obudowa: Rack 1 U

• Transmisja: Unicast zarówno UDP jak i TCP/IP, multicast,
  również z wykorzystaniem interfejsów wirtualnych

• Zdalny nadzór obsługa przez przeglądarkę internetową bez ograniczeń,
  automatyczne powiadamianie mailem,
  automatyczna detekcja ciszy z deklarowanym progiem,
  komunikacja przez telnet otwierana w menu

• Pułapki SNMP traps urządzenie posiada swój plik MIB w formacie STL-IP PLUS

• Synchronizacja czasu do zewnętrznego serwera NTP

• Szyfrowanie 256-bit AES government-grade audio encryption.

• Backup audio odtwarzanie z pliku wgranego do urządzenia (do 8 GB danych)


Obsługa urządzenia

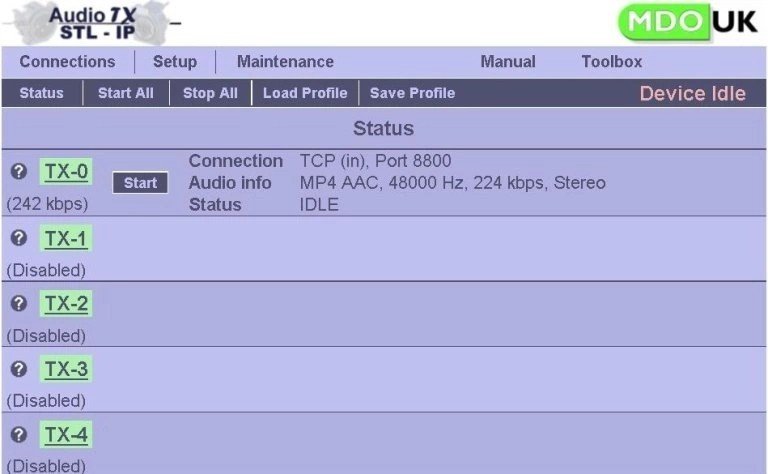

• przez przeglądarkę internetową (np. Firefox, IE, czy inne), za pośrednictwem czytelnego, łatwo zrozumiałego interfejsu graficznego; łatwa i czytelna konfiguracja, profile; możliwość zabezpieczenia hasłami i deklaracji automatycznego wysyłania komunikatów na e-mail; pułapki SNMP, współpraca z oprogramowaniem SNMP (gotowy plik MIB); zaimplementowana obsługa przez telnet.
  W pakiecie 3 dedykowane mini-aplikacje ethernetowe umożliwiające start i stop urządzenia i podgląd poziomów audio na wejściu i wyjściu, zarządzanie profilami, odczytanie nieznanego adresu IP urządzenia.

• Możliwość zapisania konfiguracji urządzenia do pliku profilu i odtworzenia danego profilu na innym urządzeniu

• Możliwość dynamicznej zmiany profilu pracy dla innych potrzeb transmisyjnych

Opis funkcji STL-IP PLUS 1 RU

Tx: wysyłka dźwięku (danych) unicastowo równocześnie do maksymalnie 6 odbiorców również przez interfejsy wirtualne – do innych urządzeń rodziny STL-IP (6 destinations); możliwe są różne ustawienia transmisji (kodowania); wysyłka multicastowa;
włączenie funkcjonalności SURE-FLOW-5 (transmisji redundantnej)

Rx: Dany STL IP PLUS 1RU może odbierać jeden z pięciu strumieni – od innego dowolnego
STL-a. Strumienie Rx ustawiane są w hierarchii – dokonujemy tu określenia kolejności
strumieni odbieranych. Dekoder przyjmuje ustawienia kodowania zgodnie z obieranym
aktualnie strumieniem – po stronie odbiorczej, nie trzeba dokonywać żadnych ustawień
dekodera. Tu można deklarować wielkość bufora kompensującego nierównomierność
przepływu danych (również dla funkcjonalności SURE-FLOW-5)

Uwagi: Transmisję i odbiór wszystkich strumieni startujemy indywidualnie, lub zbiorczo.
Dla potrzeb testów urządzenie może wysyłać dane na swój adres IP.

Audio: po jednym wejściu i wyjściu audio, AES/EBU i analog z regulowanym poziomem;
należy dokonać wyboru aktywnego wejścia, a oba wyjścia są aktywne zawsze.
Bez opcji NOSYNC na wyjściu AES/EBU ramka będzie zawsze obecna.
Ustawienia zegara AES/EBU są wspólne dla wejścia i wyjścia AES/EBU danego urządzenia

Parametry ustawiane przez użytkownika
(zmiany możliwe tylko gdy urządzenie nie dokonuje transmisji)

• wybór źródła audio – analog lub AES z regulacją czułości

• źródło zegara – internal lub external. UWAGA: Przy ustawieniu na urządzeniu zegara na wartość EXT i przy równoczesnym braku zegara jego WYJŚCIE audio nie będzie aktywne

• częstotliwość próbkowania sygnału, rozdzielczość bitowa – 16, 20 lub 24 bity, możliwość użycia Forward Error Correction; dla transmisji PCM także rozmiar bloku (pakietu) audio

• Detekcja ciszy (ustawienie wspólne dla całego urządzenia)

• Konfiguracja IP – adres, brama itd., stworzenie wirtualnych interfejsów sieciowych

• Konfiguracja portu RS

• SNMP – aktywacja i konfiguracja

• Powiadomienia mailowe o wybranych wydarzeniach

• Zapisanie profilu ustawień do pliku w urządzeniu, eksport ustawień do PC i dalej, z możliwością powielania ustawień w innym urządzeniu

Inne:

• Na ścianie czołowej diody LED sygnalizujące status urządzenia

• Urządzenie pozwala na obsługę zdalną przez telnet

• Upgrade firmwaru nieodpłatny, odbywa się poprzez załadowanie pliku po ethernecie z przeglądarki internetowej.

• Urządzenie loguje wszystkie aktywności i zmiany stanów do pliku tekstowego.

• Dedykowana, miniaturowa aplikacji Remote Control dostarczana z urządzeniem pozwala na szybkie zmiany profilu, start i stop dowolnego urządzenia, obserwację poziomów audio na wejściach i wyjściach i wgląd w parametry strumieni Tx.
  Druga aplikacja – LevelViewer pozwala obserwować poziomy audio (dokładne wskazania) i status Tx/Rx (w formie TAK/NIE) dowolnego urządzenia.
