RUTER ROZPROSZONY AXIA/LIVEWIRE+

AXIA, to nowoczesny system urządzeń audio połączonych w sieć, pomyślany w sposób modularny – jako cegiełki, bloki, z których elastycznie tworzymy całość – to zespół aparatury tworzący profesjonalne studio radiowe. Założenia konstrukcji tego systemu pozwalają na niezwykle prostą rozbudowę, przyszłą modernizację, przeniesienie urządzeń do nowej siedziby, czy dostosowywanie go do zmieniających się potrzeb użytkownika. Axia opiera strukturę swego rutera rozproszonego na zasadach tworzenia sieci komputerowych, jest zorganizowana wokół switcha ethernetowego w architekturze gwiazdy, natywnie przesyła pakiety multicastowe, działa w oparciu o protokół TCP/IP z IGMP i usługi QoS i DSCP, obecne standardowo w nowoczesnych switchach, np. Cisco Catalyst.

Rdzeniem Axii jest technologia LIVEWIRE+, stworzona przez Telosa na potrzeby przesyłania po sieci Ethernet najwyższej jakości dźwięku liniowego – PCM, bez kompresji, z minimalnym opóźnieniem sięgającym 3 msec. w przypadku skorzystania z miksera. Standardowy strumień Livewire+ jest zgodny ze standardem strumieni danych multimedialnych – RTP. Dzięki LIVEWIRE+ przewód sieciowy CAT-5E przenosi nie tylko cyfrowy dźwięk, razem z nim płyną sygnały sterujące, dane towarzyszące programowi, może płynąć nawet standardowy „biurowy” ruch sieciowy. Okablowanie całej siedziby radia w technologii Axii składa się z przewodów CAT-5, można je zrealizować w przeciągu pojedynczych godzin, a nie tygodni. W systemie Axii zastosowano studyjnej jakości konwertery 48kHz/24 bit PCM, z odstępem od szumów 138dB, i poniżej 0,0002% zniekształceń THD. Konwertery analogowe Axii posiadają odstęp od szumów 100dB, THD < 0,005% i zapas wysterowania do +24dBu. Starannie kontrolowane środowisko Axii oferuje szybki przesył ogromnej liczby kanałów audio (do 32768= 2¹⁵) o najwyższej jakości, bez obawy o drop-outy.

Axia realizuje połączenie komputerów emisyjnych PC z systemem w unikalny, nowatorski sposób, bez użycia zbędnych konwersji analogowo–cyfrowych, dając w rezultacie najwyższą możliwą do osiągnięcia jakość dźwięku PCM. Systemy emisji z PC są łączone wprost do switcha, dźwięk płynie nie przez kartę dźwiękową komputera , a przez kartę sieciową wprost do zasobów cyfrowych systemu.

System AXII to najnowocześniejsze podejście do tworzenia i dystrybucji dźwięku dla programu radia i telewizji. Technologia Livewire+, jako jedna z niewielu jest zgodna w pełni ze standardem dystrybucji dźwięku cyfrowego po IP – AES-67 ustanowionym przez branżową organizację międzynarodową Audio Engineering Society (AES) w 2014 r i respektowanym przez nadawców na świecie, w tym i członków European Broadcast Union (EBU). Standard AES-67 stał się podstawą części audio standardu telewizyjnego SMPTE-2110.

Axia nie jest dedykowanym, zamkniętym rozwiązaniem. Dzięki zgodności z AES-67 i SMPTE-2110 platforma Axii umożliwia współpracę ze sprzętami innych producentów zgodnymi z tym standardem.

Dystrybucja dźwięku w AXII jest realizowana w całości na platformie IP domyślnie w formie przesyłu strumieni danych multicastowych. Daje to ogromne możliwości niezwykle prostej rozbudowy infrastruktury emisyjnej, wspaniale upraszcza współpracę z komputerami PC jako źródłami emisji programu, praktycznie uwalnia użytkownika od problemów zakłóceń sygnału i interferencji elektromagnetycznej.

To różni zasadniczo projekt AXII od technologii TDM wykorzystanej w starszym historycznie podejściu tworzenia konsolet i ruterów cyfrowych takich, jak np. DHD, Studer, czy Klotz, które w Polsce spotykamy głównie w Polskim Radio.

Stosunkowo bliska Axii jest koncepcja przesyłu systemu Audinate–Dante, która dobrze zaadoptowała się na scenie. Staranna analiza opisu cech systemu Audinate – Dante i przeprowadzone badania funkcjonalności Dante prowadzą do wniosku, że system ten nie spełni wymagań stawianych przez środowisko radiowe z powodu trudnego rutowania sygnałów i z powodu ryzyka błędów rutowania wynikającego ze skomplikowanej procedury zmian tras sygnałów; zmiany tras sygnałów w studio radiowym wykonujemy często.

W odróżnieniu od intensywnie promowanego w ostatnich latach systemu Dante,
Axia pozwala na swobodny i niezwykle łatwy i skuteczny ruting sygnałów – to z pewnością będzie mieć istotne znaczenie w efektywnej organizacji pracy emisyjnego studia radiowego.

W obrębie AXII współpraca z komputerami PC eliminuje kaskadowe konwersje analogowo cyfrowe – dźwięki, które zostały już przeniesione do domeny cyfrowej do komputera PC są podawane do konsolety dalej w postaci cyfrowej – jako pakiety IP i w takiej postaci mogą opuszczać konsoletę i w dalszym ciągu jako pakiety IP dochodzić aż do dowolnego procesora emisyjnego zgodnego z AES-67, niekoniecznie do procesora z rodziny Omnii – zgodnego z Livewire+.

Wszystkie komponenty sprzętowe AXII niosą gwarancję producenta na 2 lata
(24 miesiące), a naprawy gwarancyjne i pogwarancyjne realizowane są w Polsce przez nas na podstawie pisemnej autoryzacji producenta, lub w sytuacjach bardziej skomplikowanych, w dedykowanym centrum serwisowym Axii na terenie Unii Europejskiej.

W pełni profesjonalne, rozbudowane rozwiązanie AXII, oferujące wszystkie możliwości i dobrodziejstwa rutingu po IP, jest oparte od roku 2022 na konsolecie modularnej AXIA-QUASAR, dalej na  jednostce mieszającej sygnały AXIA QUASAR MIX- ENGINE, na konwerterach audio-ethernet AXIA x-node, a od strony infrastruktury sieciowej na multicastowym switchu CISCO Catalyst odpowiedniej wielkości. To rozwiązanie może nie mieć ekonomicznego uzasadnienia dla niewielkiej stacji lokalnej, dla niej bardziej uzasadnione może być skorzystanie z konsolety AXIA IQ-X

• Ruter rozproszony AXIA pracuje w technologii IP z wykorzystaniem standardowej infrastruktury informatycznej sieci IP dla transmisji strumieni audio i sygnałów kontrolnych przez zarządzalne switche ethernetowe liderów branży IT spełniające określone wymagania konfiguracyjne producenta systemu; producent rekomenduje określone typy switchy wybranych producentów jako sprawdzone i poprawnie działające. Nie są wymagane dedykowane komponenty sieciowe.

• Wszystkie elementy rutera są łączone do switcha – strumienie audio i sygnały sterujące płyną przez switch, nie tworzymy połączeń bezpośrednich między jednostkami rutera omijających switch.

• Transmisja strumieni audio przez switch po sieci IP - Audio over IP jest zgodna z AES-67

• Ruting strumieni audio może być realizowany w ramach jednego switcha wspólnie z ruchem biurowym pod warunkiem dokonania konfiguracji switcha

• System pracuje z częstotliwością próbkowania 48kHz, z rozdzielczością 24-bit
  Interfejsy audio wyposażone w konwertery SRC

• System wyposażono w redundancję zasilania wszystkich elementów

• System zawiera mechanizm zegara z automatyką, redundancja zegara jest ustanawiana podczas początkowej konfiguracji, bez potrzeby dalszych interwencji użytkownika

• Zarządzane wszystkimi elementów rutera rozproszonego bez potrzeby korzystania z dedykowanego oprogramowania, z przeglądarki internetowej przez serwery www w urządzeniach,
  w tym i swobodny wybór firmwaru z dwóch banków dostępnych w każdym urządzeniu

• Możliwość rozwoju systemu bez ograniczenia liczby fizycznych wejść/wyjść.
  Ruter rozproszony nie posiada ograniczonej wielkości swej fizycznej matrycy komutacji sygnałów;
  rozwój rutera dokonuje się przez dodawanie kolejnych interfejsów audio i strumieni bez potrzeby dokupowania licencji rozszerzających.
  Pojemność systemu wynosi 2¹⁵ = 32768 sygnałów, typowe studio operuje liczbą ok. 80 sygnałów

• Możliwość odbierania strumieni produkowanych przez elementy rutera w standardowych media playerach

• Rozgłaszanie informacji o dostępnych strumieniach audio - advertising dostępny przez www;
  możliwość natychmiastowego wyboru dowolnego źródła z zasobów rutera w każdym miejscu

• Dzięki dystrybucji multicastowej wszystkie strumienie audio są dostępne w każdym punkcie rutera

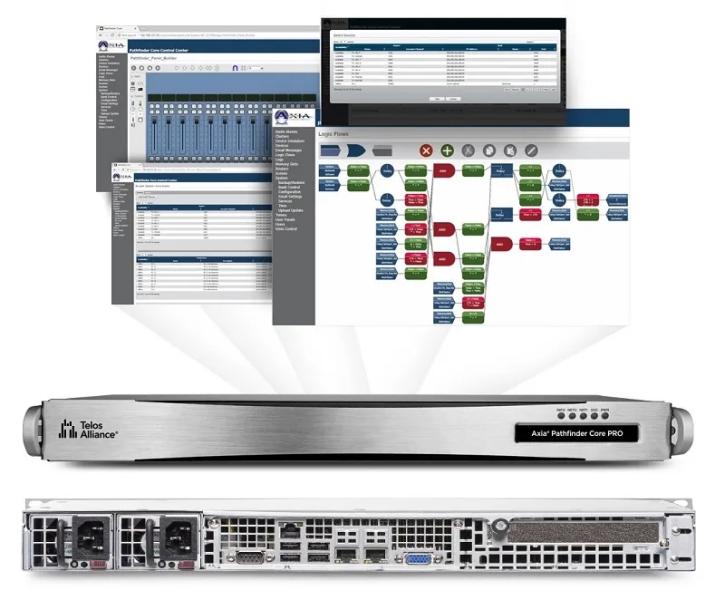

• Pomocnicze oprogramowanie wspomagające automatyzuje różne funkcje systemu jak przełączenia torów, zmiany profili konsolety, zmiany funkcji studiów, wykrywanie ciszy, wykrywanie braku strumienia i inne. Oprogramowanie może pracować w środowisku wirtualnym VM rozgłośni

• W oprogramowaniu pomocniczym tworzenie ruterów wirtualnych zawierających fragmenty rutera głównego – tylko wybrane komponenty środowiska

• W oprogramowaniu pomocniczym swobodna definicja scenariuszy zmian w oparciu o schematy graficzne zależności procesów. Scenariusze aktywowane albo przyciskami fizycznymi albo programowymi z dowolnego komputera PC mającego dostęp do środowiska przez przeglądarkę internetową

• Natychmiastowe, płynne przełączenia tras w sposób zautomatyzowany z pomocą oprogramowania wspomagającego lub ręcznie – przez www albo przez telnet

• Możliwości tworzenia własnych scenariuszy automatyzacji pracy bez potrzeby korzystania z dedykowanego oprogramowania - dostęp przez telnet do interfejsów audio i do konsolety

• Równoczesna transmisja po IP sygnałów sterujących GPIO powiązanych z konkretnymi z sygnałami audio w zależności od rodzaju deklaracji cech źródła w zasobach konsolety

• Zautomatyzowane schematy funkcji GPIO charakterystyczne dla rodzajów źródeł

• Wolnostojące moduły programowalnych przycisków GPIO z wyświetlaczami mini VGA

• Na konsolecie tworzenie źródeł audio w locie, bez zatrzymywania pracy i restartu konsolety;
  natychmiastowy dostęp do wytworzonych źródeł

• Natychmiastowe przywołanie dowolnego źródła na dowolny fader konsolety dostępne z fadera

• Możliwość zawężania dostępności konkretnych źródeł z puli do konkretnych faderów

• Automatyczne tworzenie zwrotnych N-1 w konsolecie bez ograniczania liczby zwrotnych

• Zaawansowany processing audio na wszystkich źródłach konsolety z różnym zakresem dla danego typu źródła, graficzna prezentacja przetwarzania sygnałów na dużym ekranie

• Przyciski funkcyjne programowalne w konsolecie z dynamicznym przypisaniem i wyświetlaniem ich opisów

• Tworzenie profili administracyjnych konsolety w locie i według wyboru użytkownika

• Pomocnicze miksery wirtualne V-MIX - po 5 dowolnych źródeł – miksowanie źródeł niezależnie od matrycy i poza matrycą główną konsolety

• Automix - ducker - łatwiejsza praca z materiałem muzycznym realizatorów i prowadzących program

• Wyświetlanie informacji o wartościach LOUDNESS według normy R-128

• Budowa modularna konsolety w oparciu o uniwersalne moduły 4-fader i moduł centralny.

• Możliwość upgradu firmwaru wszystkich elementów rutera w okresie co najmniej 5 lat
  (opcja bezpłatna w pierwszym roku, potem płatna).

• Każdy element dysponuje dwoma bankami firmwaru, zawsze możliwy downgrade.

• Dedykowane akcesoria studyjne dla pracy z mikrofonem, dla obsługi słuchawek itd

• Rozbudowa systemu w oparciu o produkty tej samej grupy producenckiej z użyciem strumieni AoIP
  – zintegrowana telefonia VoIP i telefonia POTS dla obsługi konkursów telefonicznych również wprost z konsolety,
  – dedykowany -indywidualizowany, zaawansowany processing mikrofonowy
  – processing brzmienia stacji,
  – tworzenie streamingu internetowego
